煤礦作為一個危險的行業，通風自然是重中之重，這就需要用風門來實現壓力的平衡。傳統的風門不僅笨重，而且需要人工開啟和關閉，為此我公司研發生產了全氣控?zé)o壓風門。
煤礦作為一個危險的行業，通風自然是重中之重，這就需要用風門來實現壓力的平衡。傳統的風門不僅笨重，而且需要人工開啟和關閉，為此我公司研發生產了全氣控?zé)o壓風門。

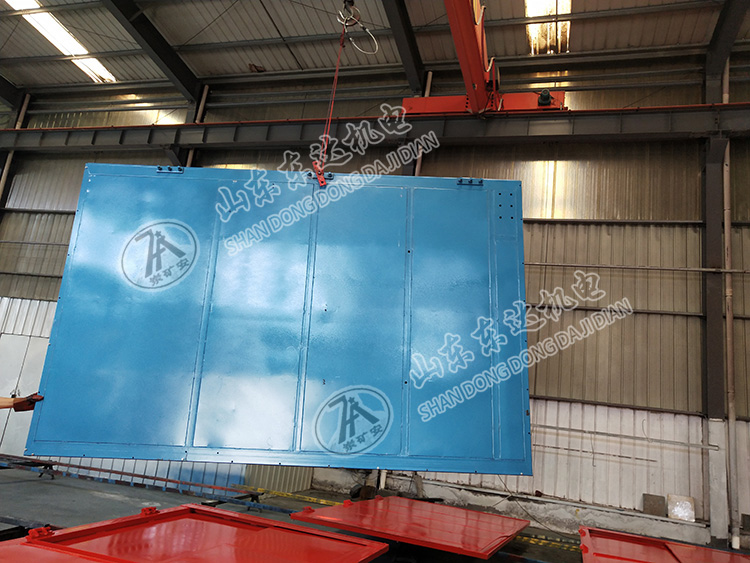

我公司的全氣控?zé)o壓風門打破了長期以來老式傳統風門的結構形式，巧妙地把作用在風門上的風壓通過平衡機構將其轉化為一種內力，并且平衡掉。開門關門無需人工手拉門體，省時省力，而且兩道門實現相互閉鎖，充分顯示出該風門結構獨特、簡單實用、安全可靠等突出優點
今天我們重點來給大家講解一下全氣控?zé)o壓風門安裝調試：
1、全氣控?zé)o壓風門的安裝要求
（1）安裝之前需礦方所備物品有：扳手、水平儀、吊線、過木和墊片。
（2）要求風門鉛直平整、不扭曲，關閉嚴密。
（3）密封嚴密，開啟靈活。
（4）各氣動元件使用正常，風門啟閉靈活。
2、安裝步驟
（1）先在軌道兩側適當位置鑿坑。在距軌面200mm處墊鐵板（不小于150mm×150mm）找平（如果兩軌面不平，以高軌面為準。）
（2）在巷道內放置兩個橫木，再將門扇放上，用M16螺栓將門梁與門框固定在一起。門扇的下部用鐵絲或夾板將兩扇門固定在一起。
（3）立起門扇，調整左右距離，并用水平尺調平。門梁必須水平，兩扇門必須在同一個垂直面內，門扇關閉嚴密。
（4）門扇調整好后，用木撐或鐵絲將門扇固定。
（5）開始砌墻，過木要放到門墻上，用兩根過木將門梁夾住，切不可將過木直接壓到門梁上。過木的合適位置是：過木的下緣應比門梁的上緣略低5mm左右。注意在砌墻的時候，要預先準備二根鋼管或塑料管，壘在墻里面，作連接兩氣控箱PU管用。
3、調試
（1）門墻凝固后，即可將平衡機構、氣缸支架、拉手等配件裝上，然后關上門，調整連桿機構上的連桿，直到門扇關嚴為止，隨后用扳手將連桿的鎖緊螺母擰緊即可。
（2）連接氣缸，手工開閉風門，觀察風門開啟后是否超出氣缸的行程。
4、維護
（1）對在運輸、安裝過程中損壞的密封條進行更換。
（2）對門上的緊固件要涂油以防日后銹死而更換不便。
5、氣動管路的安裝調試
（1）首先將全氣控風門的主氣控箱、輔氣控箱分別固定在風門的兩側，主氣控箱固定在安裝有氣缸的一側，高度以人工能方便按動按鈕為宜；分別檢查主氣控箱和輔氣控箱的卸載手拉閥是否處于拉開位置（正常工作位置）。
（2）連接PU管：主氣控箱與輔氣控箱開、關、復位按鈕用6×4 PU管穿墻相連；兩道風門之間主氣控箱的復位對方按鈕、對方復位按鈕用6×4 PU管穿墻交叉相連；兩道門主氣控箱內閉鎖換向閥的換向引線用6×4 PU管交叉相連；每道風門兩側主氣控箱與輔氣控箱的卸載閥相連、并與氣缸用12×8 PU管穿墻串聯返回連接（參見全氣控?zé)o壓風門氣路安裝示意圖）。
（3）連接氣源，每道風門用K10截止閥與主氣控箱相連。
（4）通氣調試，按動各個按鈕，檢查一下是否滿足按鈕的使用要求。
