Shandong Dongda electromechanical Co., LTD
礦山設備生產制造廠家
專業礦產智造機械設備生產商|支持需求定制
無極調速
可實現運轉的遠距離控制
輸出力大
壓力、速度和方向自動控制
實力生產廠家/專注礦產智造機械設備/專業研發生產團隊

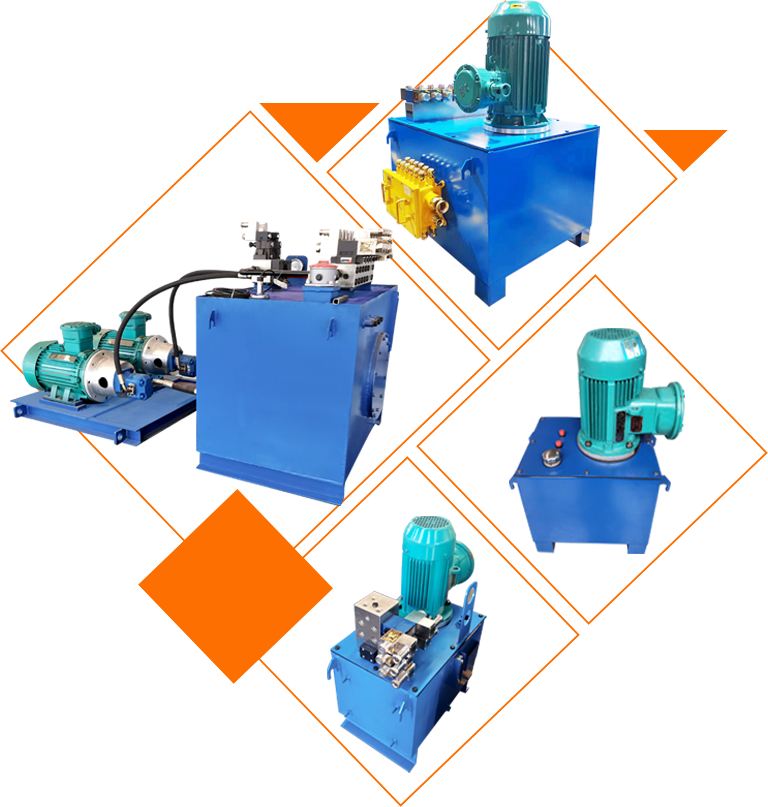

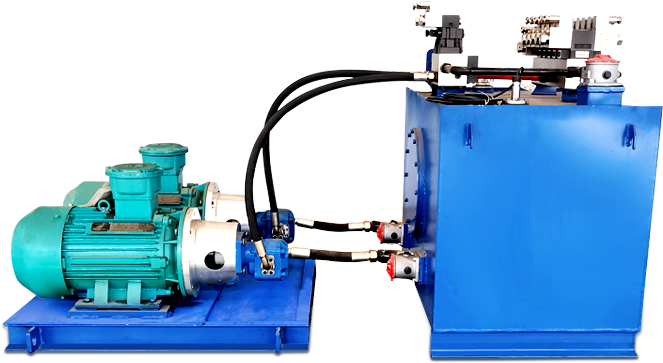

集中控制液壓站作為整套操車設備的動力源,把以往氣動、電動、電液推桿相混雜使用變?yōu)閱我坏囊簤候寗?。液壓站采用雙電機雙泵的雙液壓源系統,其中一臺泵工作。另一臺泵備用,系統使用安全可靠。根據現場實際情況通過調節系統壓力、流量對設備的載荷、速度進行控制,具備壓力保護、液位報警、過濾器堵塞報警、卸荷和過載自動保護功能,并可根據外界環境配備液壓系統加熱功能或液壓系統冷卻功能,以保證系統的長期穩定工作。系統結構緊湊,動作響應快,運行穩定可靠,是礦井操車設備理想的動力系統,可以被廣泛應用于煤礦及冶金礦山中。
實力生產廠家/專注礦產智造機械設備/專業研發生產團隊
液壓站是由液壓泵、電機、油箱、電磁換向閥、溢流閥、散熱器、蓄能器等構成的液壓源裝置。按驅動裝置要求的流向、壓力和流量供油,適用于驅動裝置與液壓站分離的各種機械上,將液壓站與驅動裝置(油缸或馬達)用油管相連,即可實現各種規定的動作。
原動機,也叫動力源,提供機械能(原動力)的部件。
液壓泵是動力元件,其作用是將原動機(電機)的機械能轉換成液體的壓力能,為整個液壓系統提供動力。液壓泵的結構形式一般有齒輪泵、葉片泵、柱塞泵和螺桿泵,常用的為齒輪泵和柱塞泵,低壓一般選用齒輪泵,高壓一般選用柱塞泵。
調節液壓站(液壓系統)壓力、流量和方向的控制元件。
油箱、空氣濾清器、過濾器、散熱器、蓄能器、壓力表、油位計、油管及管接頭等,是液壓站(液壓系統)的輔助原件。
液壓油是液壓站(液壓系統)中傳遞能量的工作介質,常用32號、46號抗磨液壓油,使用油溫在15~60攝氏度范圍內。
實力生產廠家/專注礦產智造機械設備/專業研發生產團隊
電機帶動油泵旋轉,泵從油泵中吸油后打油,將機械能轉化為液壓油的壓力能,液壓油通過油路集結成塊(或閥組合)被液壓閥實現了方向、壓力、流量調節后經外接管路(硬管、軟管及管接頭)傳輸?shù)揭簤簷C械的油缸或油馬達中,從而控制了液動機(油缸、馬達等)方向的變換、力量的大小及速度的快慢,推動各種給煤機、風門、操車等液壓機械做功。
實力生產廠家/專注礦產智造機械設備/專業研發生產團隊
無級調速
運轉遠距離控制
可實現高壓化,能以較小的體積獲得較大的輸出力
能夠實現壓力、速度和方向的自動控制
液壓系統具有壓力、溫度液位、蓄能等功能,保證長期穩定運行
具有嚴密的安全閉鎖功能,并與提升信號系統聯鎖,杜絕誤動作
液壓、電控系統均采用模塊化設計,升級改造方便
實力生產廠家/專注礦產智造機械設備/專業研發生產團隊
| 電機功率 | 2.2kW,4kW |
| 電 壓 | 380V/660V,660V/1140V |
| 齒輪泵排量 | 6ml/r |
| 壓 力 | 10MPa |
| 油箱容積 | 80L |
| 電機功率 | 4kW |
| 電 壓 | 660V/1140V |
| 齒輪泵排量 | 12ml/r |
| 壓 力 | 10MPa |
| 油箱容積 | 80L |
| 電機功率 | 18.5kW |
| 電 壓 | 380V/660V,660V/1140V |
| 齒輪泵排量 | 40ml/r |
| 壓 力 | 13MPa |
| 油箱容積 | 650L |
| 序號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 配置選項 | 電機功率 | 電機電壓 | 防爆型式 | 換向閥類型 | 油路數量 | 系統壓力(MPa) | 油泵排量(ml/r) |
| 參數 | 2.2 | 380/660V | 防爆 | 手動閥 | 1 | 12 | 6 |
| 4 | 2 | 12 | |||||
| 5.5 | 電磁閥24V | 3 | 16 | ||||
| 7.5 | 4 | 20 | 20 | ||||
| 11 | 電磁閥127V | 5 | 25 | ||||
| 15 | 660V/1140V | 非防爆 | 6 | 32 | |||
| 18.5 | 電磁閥220V | 7 | 30 | 40 | |||
| 22 | 8 | 50 | |||||
| 30 | 9 | 63 | |||||
| 37 | 10 | 80 |
注:以上表格中1-7項為液壓站各項標準配置,客戶可根據自身要求或現場工況進行組合配置
