高清液晶顯示屏顯示測量數據精度高
主要用于各種罐、池、倉等儲體，及河道、溝渠等戶內外場合，測量粉料、固體液體等的高度、距離、液位。本產品采用 FMCW(連續調頻波)雷達物位傳感技術，發射微波到介質表面，并連續調頻。同時連續接收調頻微波，發射和接收之間的頻差與到物料的距離成正比。數據可通過自帶顯示屏讀取，也可通過輸出信號傳遞到上位機或控制器，實現及時準確的判定和控制料倉情況。
最大測量距離70m，盲區小，精度高
雷達波束發射角度3°，波束角小，能量集中，性能穩定
采用高清液晶顯示屏顯示測量數據，一目了然
多種輸出信號，電流信號頻率信號、485信號
外殼采用304不銹鋼，不易腐蝕，適用于儲倉罐場景測量安裝
自動虛假回波學習與抑制，濾除虛假干擾，進一步提高測量精度及適應性
通過自帶按鍵或上位機軟件配置參數
具有良好的穿透酸霧、水汽、粉塵的能力

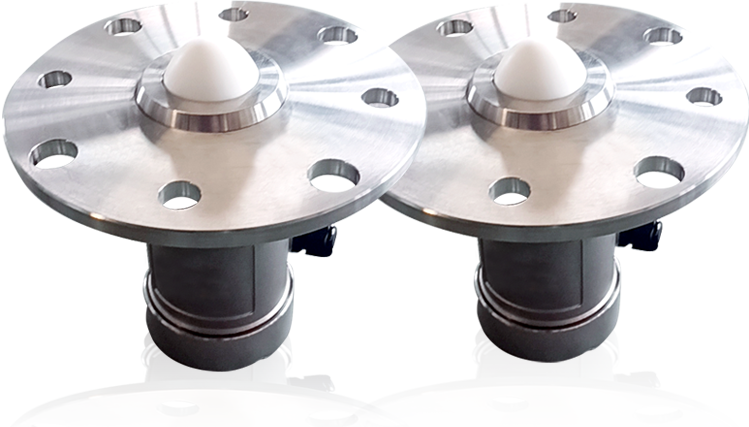

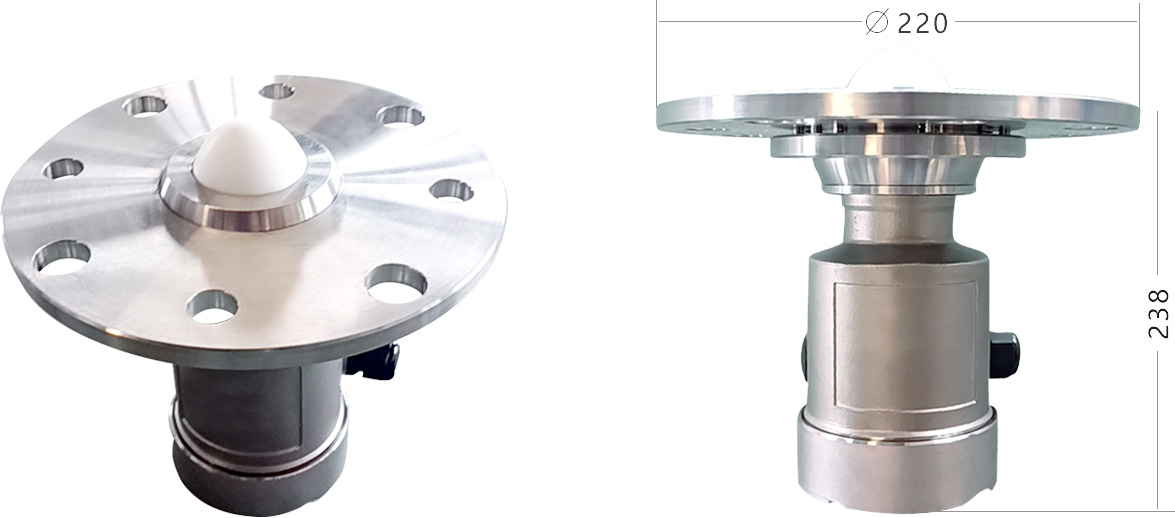

| 名 稱 | 礦用本安型雷達物位儀 | ||
| 型 號 | GUL70 | 材 質 | 不銹鋼 |
| 工作電流 | <300mA | 額定電壓> | DC24V |
| 輸出信號 | 1路(4～20)mA電流信號、1路(200～1000)Hz頻率信號 | ||
| 測量范圍 | 0m～70m（以法蘭盤為基準面） | ||
| 信號傳輸 | RS485 | ||
| 接口數量 | 1路 | ||
| 傳輸方式 | 主從式、半雙工 | ||
| 顯示功能 | 以數字形式測量距離顯示，最高分辨率為0.001m | ||
| 作用 | 測量粉料、固體、液體等的高度、距離、液位 | ||
量程：70米
雷達
物位
礦用物位儀
80～106KPa
周圍介質溫度不高于+60℃，不低于-20℃
周圍空氣相對濕度不大于95%（20±5℃）
在無顯著搖動和沖擊振動的地方
在無足以腐蝕金屬和破壞絕緣的氣體和蒸氣的環境中
在無液體浸入的地方
外殼采用304不銹鋼壽命長久，不易腐蝕
高可靠性，高適應性及抗干擾能力，適應高粉塵、高水汽環境
可通過RS485接口亦可遠程進行參數設置、數據查詢及回波曲線調取等
